在交叉滾柱導軌系統中，滾柱的有序運動直接決定導軌的精度、剛性與使用壽命，而交叉導軌專用滾柱保持架，便是銜接導軌與滾柱的核心組件。它看似不起眼，卻承擔著“規范秩序、穩固支撐”的關鍵使命，是釋放交叉導軌高剛性、高精度優勢的重要保障，廣泛賦能各類高精尖精密設備的平穩運轉。

一、導軌滾柱保持架的定義

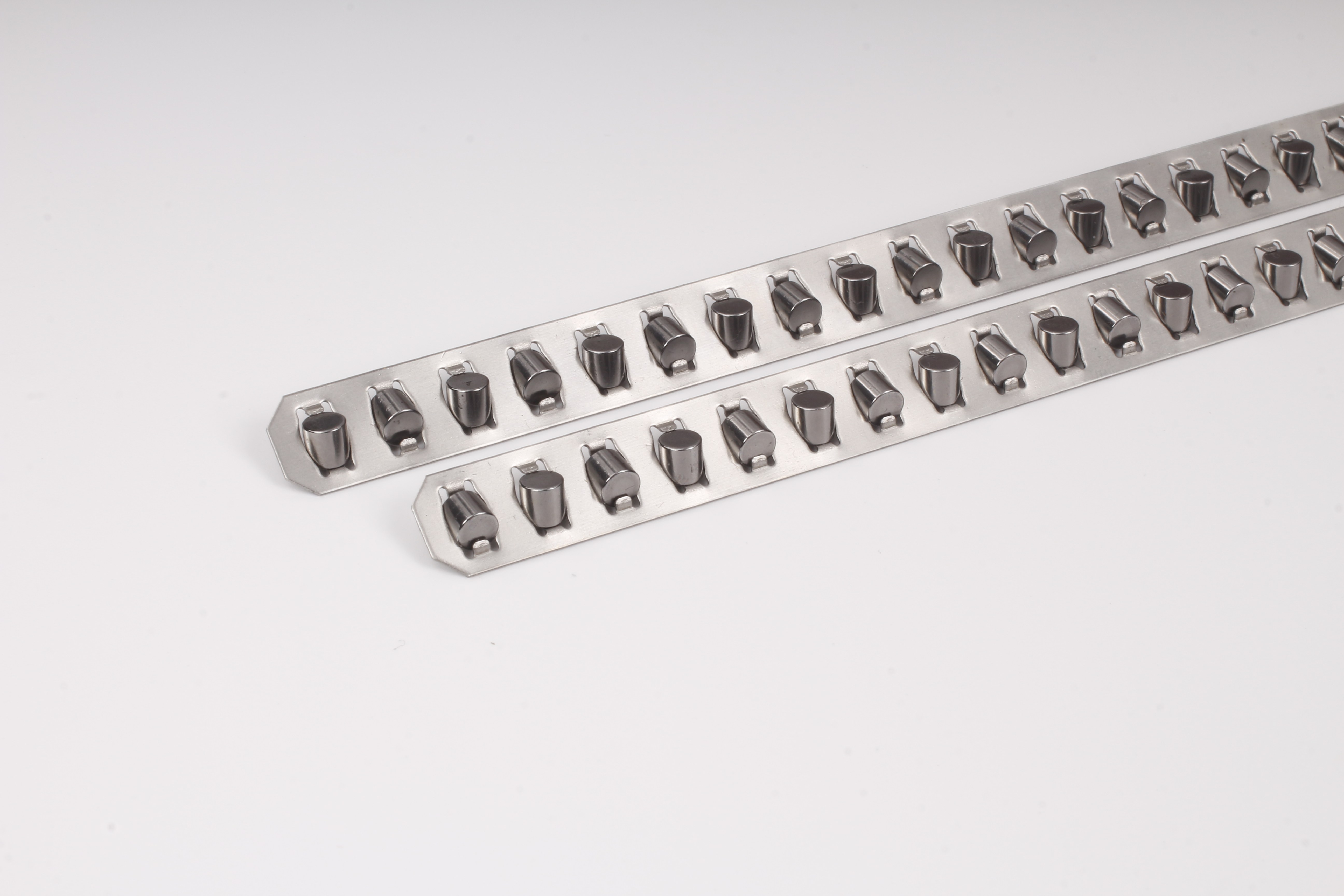

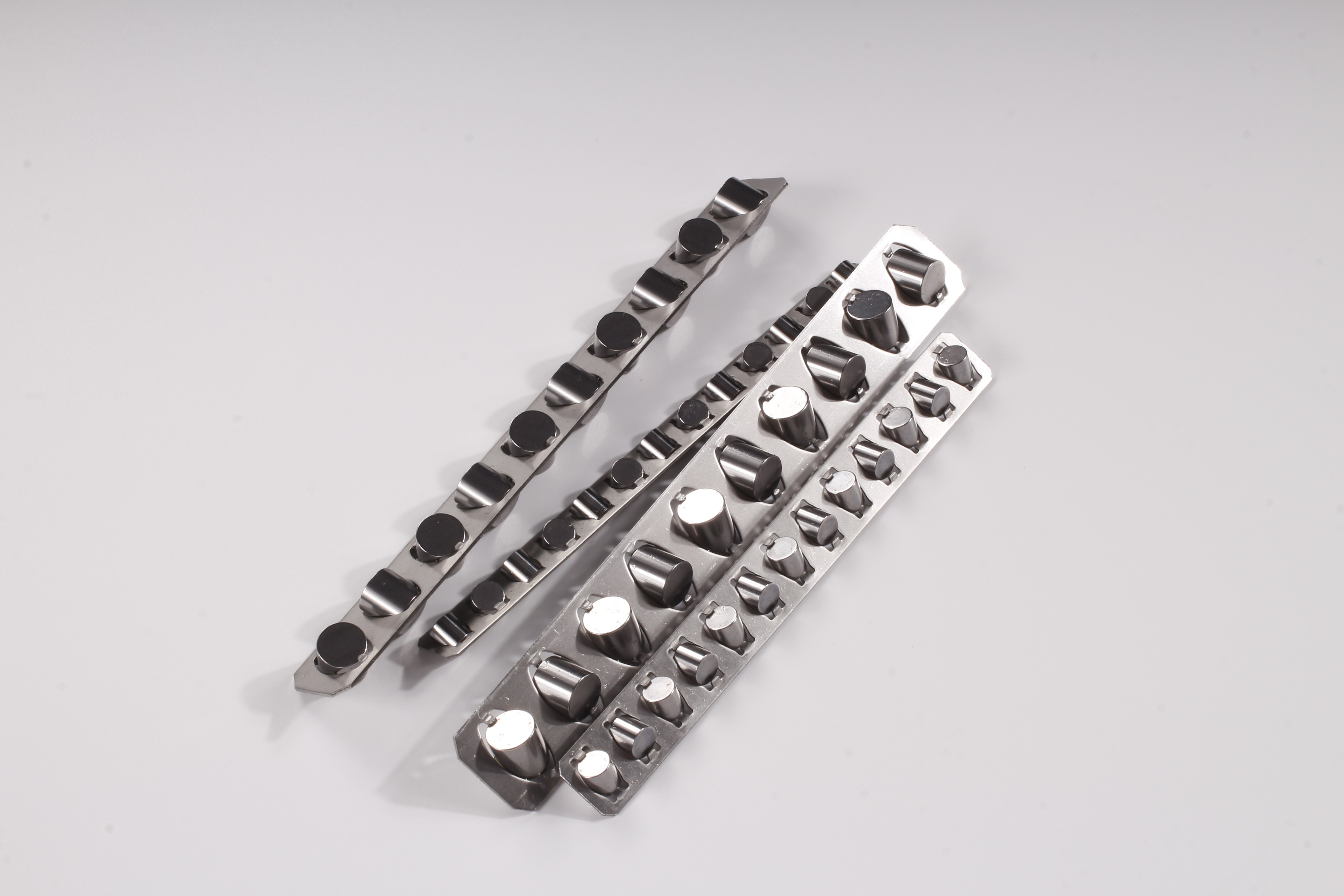

導軌滾柱保持架，是專門適配交叉排列滾柱的專用定位與導向部件，與交叉導軌的V型滾道、交叉滾柱共同構成完整的精密運動單元。它的結構設計完全貼合交叉導軌的工作特性，主體多采用高強度工程塑料、黃銅或不銹鋼制成，經精密注塑、高速沖壓等工藝加工，確保自身尺寸精度與交叉導軌、滾柱完美匹配。

二、導軌滾柱保持架的構造

主體設有均勻分布的容置槽，滾柱以90°正交交叉方式嵌入槽內，槽壁經精密拋光處理，既減少滾柱轉動時的摩擦阻力，又能對滾柱形成穩定的徑向約束，防止?jié)L柱橫向偏移、相互碰撞或脫落。部分產品還在槽壁增設微凸點或潤滑槽，可儲存潤滑劑、減少接觸面積，進一步優化潤滑效果、降低磨損。

三、導軌滾柱保持架的功能

1. 分隔定位，通過容置槽將交叉滾子精準分隔，確保每個滾柱獨立且同步運動，避免相互干涉、摩擦卡頓，減少磨損的同時防止導軌運動偏差。

2. 導向輔助，與導軌V型滾道精準配合，引導滾柱沿固定軌跡平穩滾動，適配滾柱自轉與滾動的雙重運動，降低整體阻力，實現低速無爬行、高速無抖動的平穩運行。

3. 防護與潤滑輔助，可阻擋灰塵、切屑等雜質進入配合面，同時通過潤滑槽儲存潤滑脂，為滾柱運動提供持續潤滑，延長導軌系統整體使用壽命。

四、導軌滾柱保持架的應用

1. 在精密機床領域，配合五軸加工中心，為刀架、工作臺提供穩定導向，保障重切削下的加工精度。

2. 在光學儀器與檢測設備中，助力激光測量儀、三坐標測量機實現精準運動，提升測量數據準確性。

3. 此外，還應用于工業機器人關節、檢測設備等場景，適配不同安裝方式與復雜工況。

看似小巧的導軌滾柱保持架，卻以精準的結構設計、可靠的性能表現，成為交叉導軌系統中不可或缺的重要配角。它以“秩序守護者”的姿態，規范滾柱運動、穩固精密導向，承載著機械裝備對精度與穩定的核心訴求，在自動化設備、精密制造、檢測儀器等領域的細微之處，默默賦能科技升級，支撐著每一次精密運動的完美落地，成為現代精密工業發展中不可忽視的組件。
