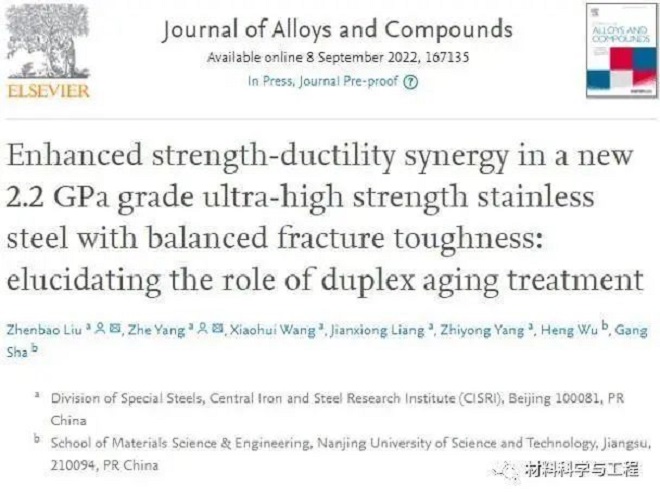

近日，鋼鐵研究總院特殊鋼研究院劉振寶教授團隊及南京理工大學沙剛教授團隊通過合金設計及熱處理工藝調控研發了一種新型2.2GPa級超高強度不銹鋼，其室溫力學性能指標為：屈服強度1876MPa、抗拉強度2259MPa、斷后伸長率11.5%、斷面收縮率52%以及平面斷裂韌性43 MPa·m0.5。并基于多尺度、多層級表征結果，針對該合金體系鋼種，提出了一種簡單有效的優化其強-塑性匹配的熱處理工藝，即雙重時效處理工藝。
首次采用獨特的雙重時效處理工藝，通過引入三種不同種類高密度納米級析出相（M2C、Laves相、α’Cr）及韌性逆轉變奧氏體，獲得了具有良好塑、韌性的2.2 GPa級超高強度不銹鋼。且相較于單次時效處理工藝，第二次時效處理過程中，Laves相體積分數增加、富Cr基體調幅分解加劇（α’Cr進一步析出）及逆轉變奧氏體含量增加同時提升了試驗鋼的強-塑性。上述研究結果表明采用雙重時效處理工藝可調控析出相及奧氏體體積分數、基體調幅分解程度，有效優化了該合金體系超高強度不銹鋼強-塑性匹配。
