高爐預掛渣皮技術，自2009年由聯合榮大公司提出以來，前期不斷交流推廣，從2017年開始普遍應用于高爐內襯。而目前市場上充斥著各種各樣的預掛渣皮材料，類似于普通澆注料，其實際理念背離了“預掛渣皮材料”的研發初衷。

　　預掛渣皮材料，是在高爐冷卻壁上預先澆注一層渣皮料，不追求冗余的澆注厚度和使用量，而要求長久掛在冷卻壁上不脫落，使用壽命三年以上。對于爐腹爐腰部位，處于軟熔帶，無論磚襯多厚、或脆性材料澆注多厚，高溫狀態下運行一段時間，總會出冷卻壁燕尾槽處斷裂而整體脫落；高爐主要靠掛渣保護冷卻壁運行，掛渣效率直接影響高爐燃料用量、冷卻壁使用壽命。而預掛渣皮材料，具備兩大特點：高導熱和“折不斷”特性。350℃條件下，導熱系數20W/（K·m）左右；鋼纖維含量達到40%左右，不是普通的高鋼纖維澆注料（10%以下），其200℃以下抗折強度可達到35-40MPa，在實驗室常規抗折檢測設備都無法將其壓彎，而折后的材料也不“折而不斷”。一方面可以高效傳遞熱量，在表面冷凝渣皮而形成自我保護，另一方面可長久“掛”在冷卻壁上，從而延長使用壽命。

　　預掛渣皮澆注料，施工方式不能采用簡單的泵送，而是在冷卻壁安裝前預制澆注，養護24h后安裝至爐內，一般為分塊澆注、分層安裝、澆注勾縫的施工方式。可針對高爐不同區域的爐型要求，在支設模具過程特殊設計，形成合適的爐腹角和爐身角，這種科學的設計和布置方式，便于高爐開爐氣流好爐料的合理分布。預掛渣皮材料澆注厚度一般為150-200mm，使用三年以后的澆注料，剩余厚度一般為50-80mm，平均年損耗30mm；澆注料剩余越薄，熱傳導效率越高，因此使用到后期，澆注料年損耗量可降低至10mm以下。材料性能穩定，超高的鋼纖維含量，保障材料抗熱震能力，不會因為高爐頻繁開停爐而脫落，避免了傳統脆性磚受制于高爐操作而壽命長短不一的現象。（北京聯合榮大工程材料股份有限公司專家組）

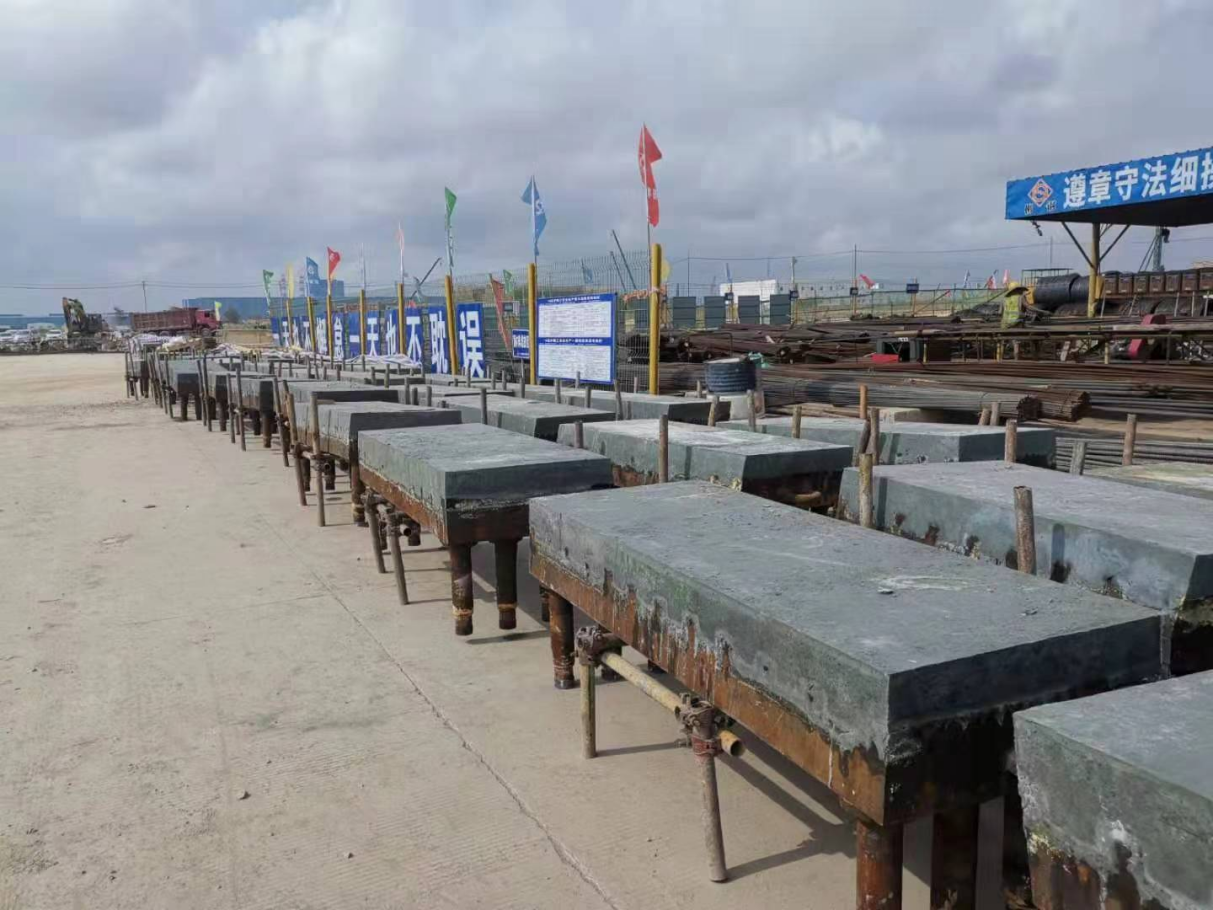

　圖為養護中的預掛渣皮澆注料

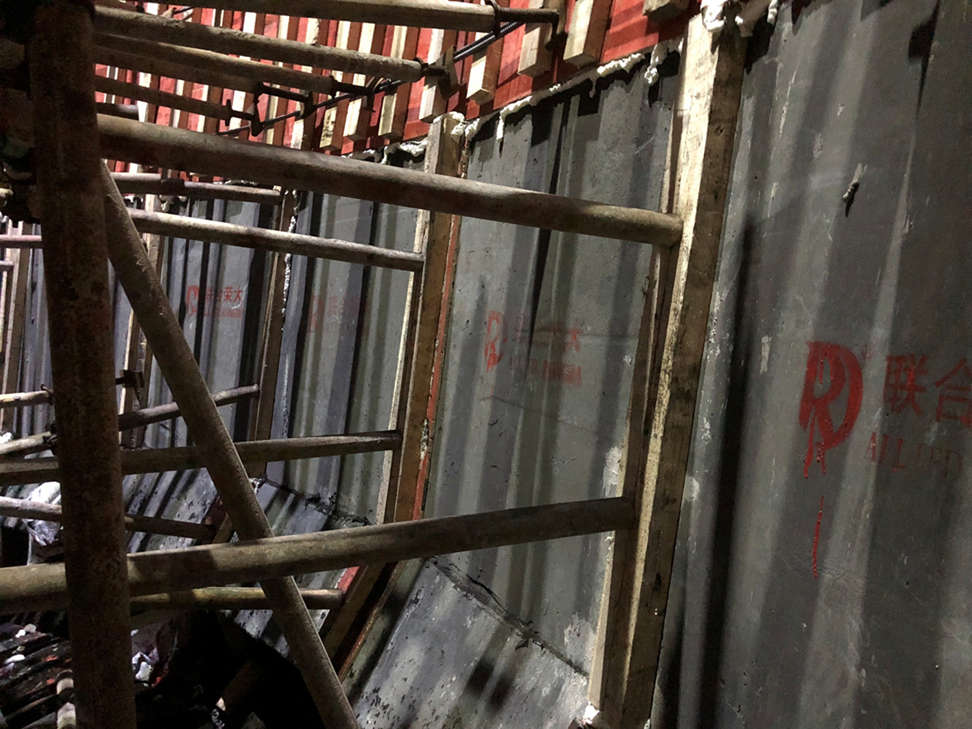

　　圖為安裝后的預掛渣皮澆注料

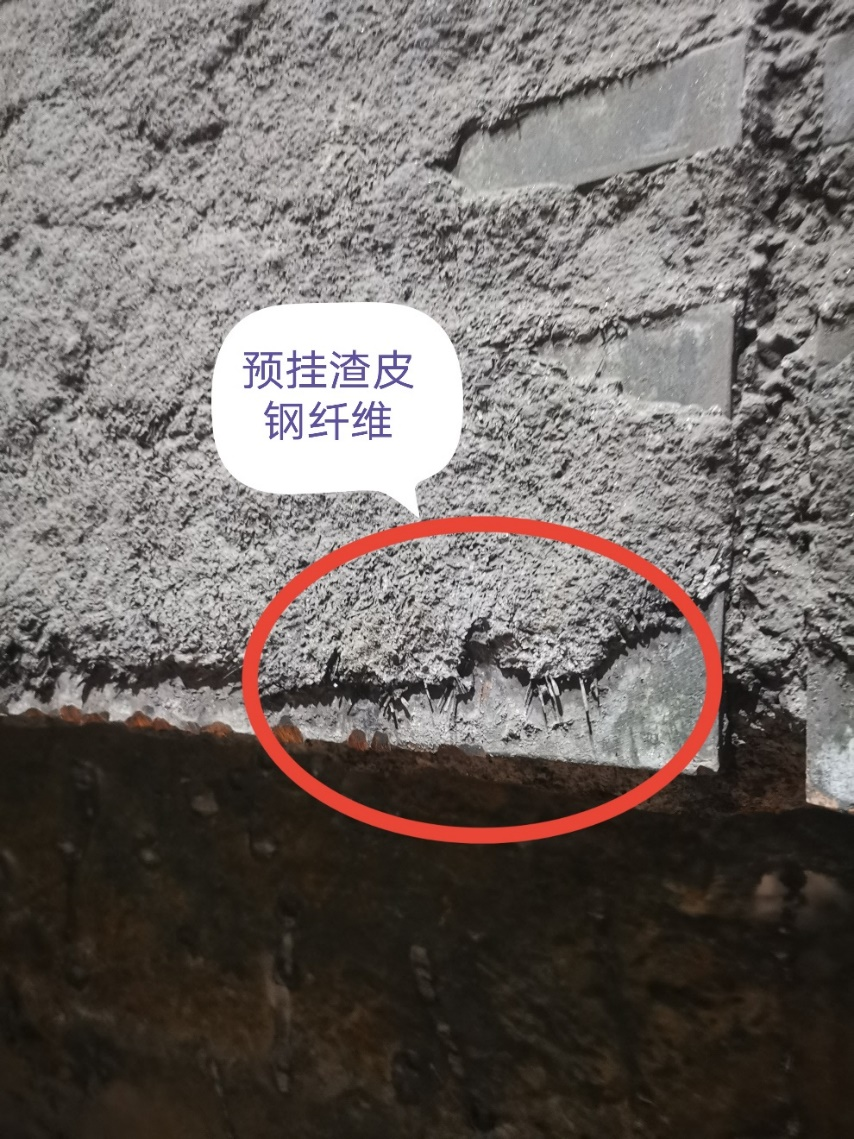

　　圖為使用三年以后的預掛渣皮澆注料
