根據耐火澆注料的施工要求，為了保證澆筑質量，在冬季施工時必須采取保溫措施防止澆注料及結合劑被凍壞。在冬季施工時，由于環境溫度低，澆注料流動性較差，硬化時間較長，給施工帶來一定困難。

　　以爐缸澆注料為例，低溫澆筑對耐火澆注料的影響主要有以下幾個方面：

　　一是施工溫度過低，澆注料攪拌混合效果不好，出現攪拌不均勻的情況；

　　二是澆注料流動性變差，材料的氣孔率增大，物理強度降低；

　　三是由于溫度較低，硅溶膠結合反應緩慢，當溫度低時，硅溶膠會出現凍膠，導致硅溶膠失效，進而影響澆注料的質量,在北方寒冷區域，會出現澆注料在施工時凍凝的現象，由于澆注料凍住，在解凍后強度會非常低，會出現分層掉塊現象；

　　四是從凝結硬化上來說，由于溫度低，硬化時間較長，影響施工進度。當溫度在0℃以下時，不僅不能正常硬化，還會對材料內部結構產生不良影響，在烘爐時澆注體大面積脫落，影響正常投產。

　　根據上述高爐用耐火材料在冬季施工時，為了保證施工質量及澆注體強度，為了避免材料被凍壞，要求施工環境不能低于5℃，要采用一定的保溫措施。通過現場施工技術指導實踐，總結以下耐火澆注料冬季施工的保溫措施。

　　措施一：

　　施工前用帆布或塑料膜將材料蓋住，并且接入暖風機不斷地進行保溫處理，從而達到保溫效果，值得注意的是，該方法必須保證防火安全，以避免引燃帆布或塑料膜。

　　措施二

　　施工時在攪拌機以及泵送機周圍，布置暖棚以及接入一定數量的暖風機，提高攪拌機以及泵送機處的環境溫度，合理規劃電線線路，以不妨礙作業且放置安全為主。

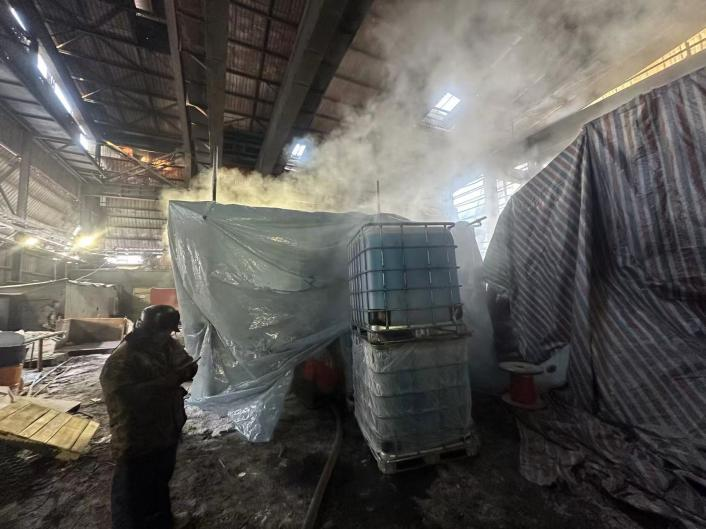

　　圖為攪拌機及泵送機搭設暖棚

　　措施三：

　　爐內施工時，在施工區域上方支設暖棚且在爐內接入暖風機，維持爐內溫度，并且暖風機要合理安排風向，不能直接吹澆注體表面，防止局部溫度過高導致澆注體開裂。

　　措施四：

　　對澆注用結合劑進行加熱處理，溫度控制在15℃-35℃為宜，需控制好加熱溫度防止溫度過低或過熱。（北京聯合榮大專家組）
