窯襯隔熱是減小窯爐熱量和熱輻射散發的最有效途徑之一。目前，輕質隔熱耐高溫材料常用于分解爐、回轉爐、高溫窯爐等高溫設備的隔熱襯體，能有效隔絕圍護結構內外進行熱流傳遞，減輕高溫設備的熱輻射散發。輕質隔熱耐高溫材料是具有體積密度低、氣孔率高、隔熱性能好、耐高溫等優良性能的一種多孔材料。一方面，為了減輕高溫設備的熱輻射散發，輕質隔熱耐高溫材料應具有優秀的高溫隔熱性能，即要求具有極低的導熱系數。一般要求輕質隔熱耐高溫材料的導熱系數小于1.0W/(m·K)(200℃)，但隨著高溫裝備使用溫度的升高，為滿足高溫工業生產安全的要求，對材料的導熱系數具有更高的要求。另一方面，輕質隔熱耐高溫材料應具有足夠的強度，以保證隔熱層的使用壽命，防止爐膛坍塌導致爐內燒結材料破壞，造成經濟損失，更嚴重的造成安全事故。

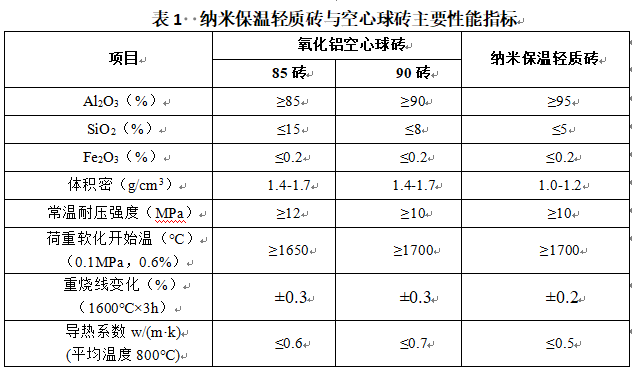

　　針對以上情況，北京聯合榮大工程材料股份有限公司研發使用納米硅溶膠作為結合劑，采用吸濾成型方法，制備出高強度納米保溫輕質磚（如圖1），可直接用于高溫窯爐的工作部位，降低窯爐的材料用量，提高窯爐的熱效率。可取代目前普遍使用的氧化鋁空心球磚，該材料比氧化鋁空心球磚體密小、強度高，能夠應用于1400~1500℃的高溫環境下，比市場上其他的納米輕質絕熱材料使用溫度高。納米保溫輕質磚與空心球磚主要性能指標見表1。

　　圖1  納米保溫輕質磚

　　使用納米保溫輕質磚和傳統空心球磚砌筑的高溫加熱爐內襯，在經過3個月使用后，空心球磚發生開裂，破損嚴重，聯合榮大研發的新型納米保溫輕質磚狀態良好，未發生破損開裂（如圖2）。

　　圖2  納米輕質磚和傳統空心球磚使用前后狀態

　　節能降耗、綠色發展是人類社會發展的必然要求，高溫窯爐是工業生產的重要設備，新型納米氧化鋁復合輕質絕熱材料，可以使用在冶金、耐火材料生產、陶瓷、化工等領域的窯爐中，不僅能代替傳統的氧化鋁空心球磚，輕質莫來石磚等保濕材料 ，同時在也可以部分代替剛玉磚，剛玉莫來石磚等重質耐火材料達到節能降耗的目的。（聯合榮大專家組）
