?

　　中間包沖擊區工作層渣線附近受鋼水沖刷和熔渣的滲透，侵蝕速率比襯體其他部位大，一定程度上制約了中間包的使用壽命。

　　國內某鋼廠板坯中間包采用鎂質中包干式料施工，在40h提壽?試驗穩定一段時間后，中間包襯體渣線部位及塞棒渣線部位侵蝕情況突然加重，通過現場調研后發現該鑄機連鑄工藝未發生改變，其間更換了中間包覆蓋劑廠家。通過對改變前后的兩種覆蓋劑、中包渣進行取樣，分析化學成分。研究其對耐火材料的侵蝕滲透性能的影響。

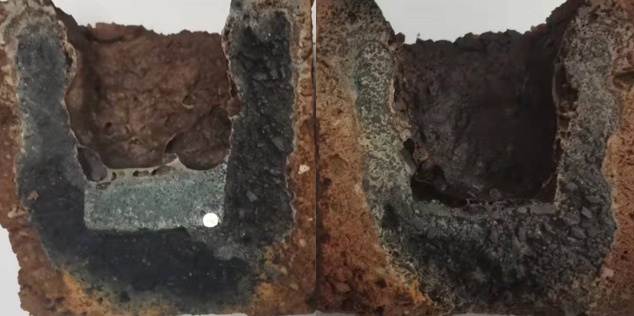

　　抗渣試驗采用靜態坩堝法，將干式料制成坩堝形狀，經過250℃低溫烘烤成型；將工業取的原始渣樣烘干、粉碎并研磨成粉末。在坩堝試樣中裝入中間包渣250g壓實，然后在高溫電爐中與1550℃保溫3h，冷卻后沿中心線縱向切開，觀察渣樣侵蝕滲透深度，并進行比較分析。圖1左右分別為兩種覆蓋劑渣樣的滲透侵蝕縱截面照片。可以看出覆蓋劑更換后的渣樣對干式料的滲透量明顯增加。

　　圖為 靜態坩堝1550℃抗渣縱剖圖

　　通過調整中間包渣線部位鎂質干式料材質，改變材料體系，引入相關外加劑，引起材料結構的致密化，可有效的阻止熔渣的滲透，抗渣性能得到了明顯的提高。同時也改善了中間包渣線部位出現局部孔洞及剝落的現象。調整后的干式料在工業試驗后，現場反映使用性能良好，完全滿足該鋼廠提壽試驗生產要求。

　　影響中包耐材侵蝕的因素主要有鋼包精煉渣、中包覆蓋劑及鋼水夾雜物上浮融入渣層，中包過熱度等原因。在探討中間包覆蓋劑對襯體材料的影響時，應考慮鋼包下渣量、中間包工作層侵蝕、引流砂等情況對中間包渣成分的影響，同時要提高中間包工作層砌筑質量，嚴格控制鋼包下渣量，及時排渣，防止引起中間包渣堿度過高，中間包渣層過厚。中間包覆蓋劑的保溫效果直接影響到中間包渣凝固結殼程度。通過有針對性地對渣線部位鎂質干式料材質進行改進，減小了覆蓋劑的變更對中間包內襯產生的負面影響，提高了中包包襯耐材使用壽命，達到降本增效的作用。作為優秀的耐火材料研發者和供應商，我們旨在為客戶解決難題，提供更好的服務。（北京聯合榮大工程材料股份有限公司專家組）
