高爐內(nèi)襯濕法噴注技術(shù)，可以在很短時間內(nèi)（48h）完成一座5500m3高爐內(nèi)襯修復(fù)，且使用壽命可達(dá)到1.5年以上，這種快速檢修模式，已經(jīng)獲得絕大多數(shù)高爐充分認(rèn)可，在中國綠色煉鐵技術(shù)中發(fā)揮著巨大的作用。

　　濕法噴注技術(shù)核心是“注”而不是“噴”，“注”即無模具澆注，用噴的方式實現(xiàn)澆注的效果。目前市場上充斥著各種濕法噴注技術(shù)和產(chǎn)品，大多是生搬硬套干法噴涂的模式，把料噴在內(nèi)壁上就完成作業(yè)。實際上混凝土噴射技術(shù)，在建筑行業(yè)已發(fā)展100多年，而不定形耐材澆注料的噴射并不比建筑材料復(fù)雜，因此想要把材料“噴出去粘在墻上”很簡單，但這違背了高爐內(nèi)襯濕法噴注的理念。非板壁結(jié)合高爐冷卻壁，中修時內(nèi)襯基本全部脫落，而冷卻壁鑲磚槽內(nèi)尚有殘存料，這種光滑的金屬內(nèi)襯，即使不做修復(fù)，開爐后依然能保持順行。因此一座高爐噴注造襯的成功與否，不是簡單觀察高爐開爐以后是否順行，也不是噴注造襯后表面的光滑與否，而是開爐后實際反映的數(shù)據(jù)。高爐內(nèi)襯的作用是保護(hù)冷卻壁，也是防止高爐內(nèi)能量過度流失的關(guān)鍵，一般情況下，噴注造襯開爐順行后，高爐焦比和綜合燃料比會有明顯回落，綜合大量實踐經(jīng)驗，這種降低率大約在15-18%；而判斷噴注內(nèi)襯的壽命也可從這些數(shù)據(jù)上推斷。另外，濕法噴注內(nèi)襯，并不追求厚度，一般情況下1000-2000m3高爐，噴注厚度150mm左右；而2000m3以上高爐，一般噴注厚度不超過120mm。這種薄壁爐襯，既可以避免內(nèi)襯臃腫影響氣流分部，又可提高材料使用效率，將其綜合性能完全發(fā)揮出來。

高爐噴注前后運(yùn)行數(shù)據(jù)對比

　　鋼鐵行業(yè)的發(fā)展中，耐材的應(yīng)用是至關(guān)重要的一環(huán)，選擇耐材技術(shù)應(yīng)通盤考慮，但這往往被忽視。高爐的節(jié)能降耗，并不是簡單的選擇低價耐火材料。濕法噴注技術(shù)的發(fā)展方向，依然是更高效、節(jié)能和長壽，只有尊重研發(fā)、尊重技術(shù)、尊重市場，而不是一味去模仿，才能推動核心技術(shù)的進(jìn)步，獲得好的市場應(yīng)用。（北京聯(lián)合榮大工程材料股份有限公司專家組）

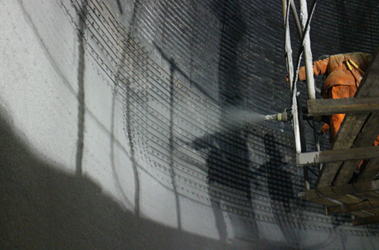

　　圖1為濕法噴注施工過程

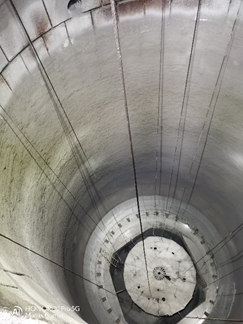

　　圖2為高爐內(nèi)襯噴注效果
